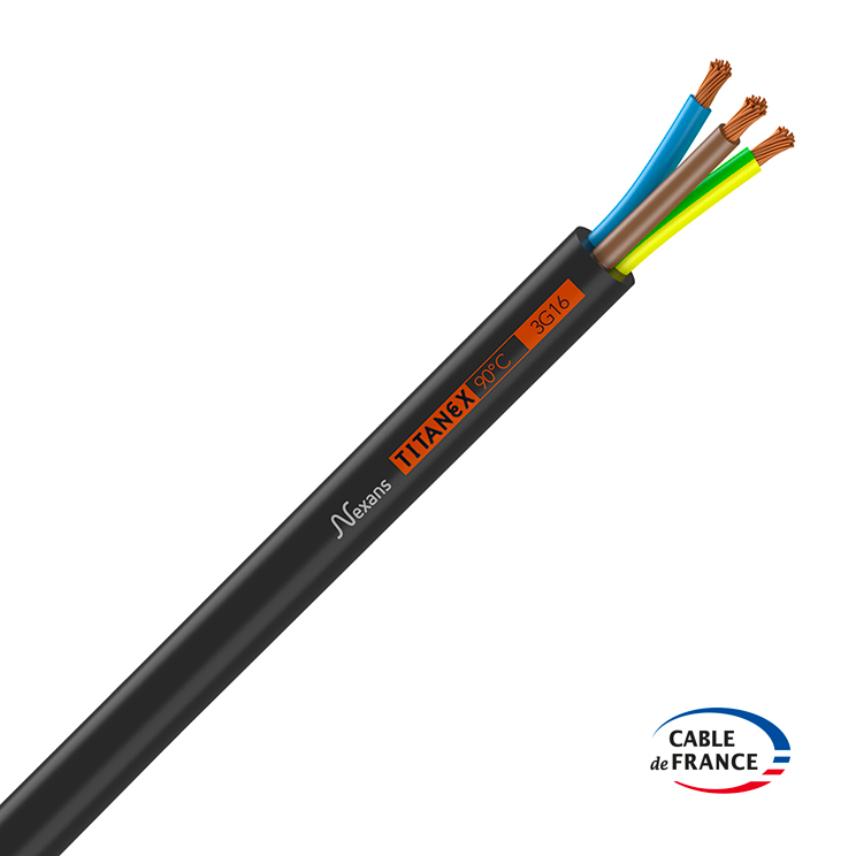

Nexans H07RN-F TITANEX 3G16

Vantagens do TITANEX

• Extremamente robusto
• Resistência ao esmagamento muito elevada
• Boa resistência a produtos químicos, óleos e vibrações

Os cabos TITANEX H07RN-F com isolamento de borracha do tipo EPR e bainha de borracha oferecem propriedades mecânicas excepcionais capazes de satisfazer as suas mais variadas exigências. Quaisquer que sejam as condições de instalação, no interior ou no exterior, em ambientes apertados, de alto risco ou na presença de óleos e produtos químicos, o TITANEX combina força e flexibilidade para se adaptar a todas as suas restrições.
Há mais de 50 anos que os cabos TITANEX são reconhecidos e constituem uma garantia de instalações fiáveis em ambientes industriais (fábricas, estaleiros, portos...), quer sejam fixas ou móveis, como gruas, ligações de máquinas-ferramentas, fontes de alimentação de motores...
As qualidades mecânicas dos cabos TITANEX permitem também a sua utilização em ambientes de eventos, que podem ser frequentados pelo público, como festivais, concertos ou eventos desportivos... onde o cabo fica exposto sem proteção e pode ser utilizado várias vezes.

• Temperatura do núcleo : 90°C
• Tensão de funcionamento : 450 / 750 V móvel, 0.6 / 1 kV fixa. Os cabos TITANEX H07RN-F foram concebidos para limitar a geração e propagação de fogo e fumos....
• Reação ao fogo Eca (EN 50575:2014+A1:16)
• Não propagador de flamma (IEC 60332-1, C2)

Instalação

Os cabos TITANEX podem ser colocados em caminhos de cabos, em prateleiras, no interior de calhas ou fixados a paredes, no exterior com ou sem proteção. Podem também ser enterrados com proteção mecânica adicional. Também podem ser instalados no exterior sem proteção (resistência aos raios UV).

Raio de curvatura mínimo

• Dinâmica: 6 a 8x o diâmetro exterior do cabo.
• Estática: 3x o diâmetro exterior do cabo se o diâmetro exterior for < ou =12mm, 4x se o diâmetro exterior for >12mm.

Puxar os condutores dos cabos

Ao puxar os cabos, todos os condutores devem ser submetidos à mesma tensão.

A força de tração nunca deve exceder 15 N/mm² da secção transversal total.

No entanto, a força de tração máxima nunca deve exceder 1000 N no total, embora a regra acima possa levar a valores mais elevados para grandes secções transversais de cabos.

Marcação

TITANEX 90°C n (x or G) s NEXANS CE USEH07RN-F - n° fábrica
Made in France Y Eca N° dop
Y = ano de produção
n = número de condutores
s = secção transversal em mm²
G = com V/A
x = sem V/A
