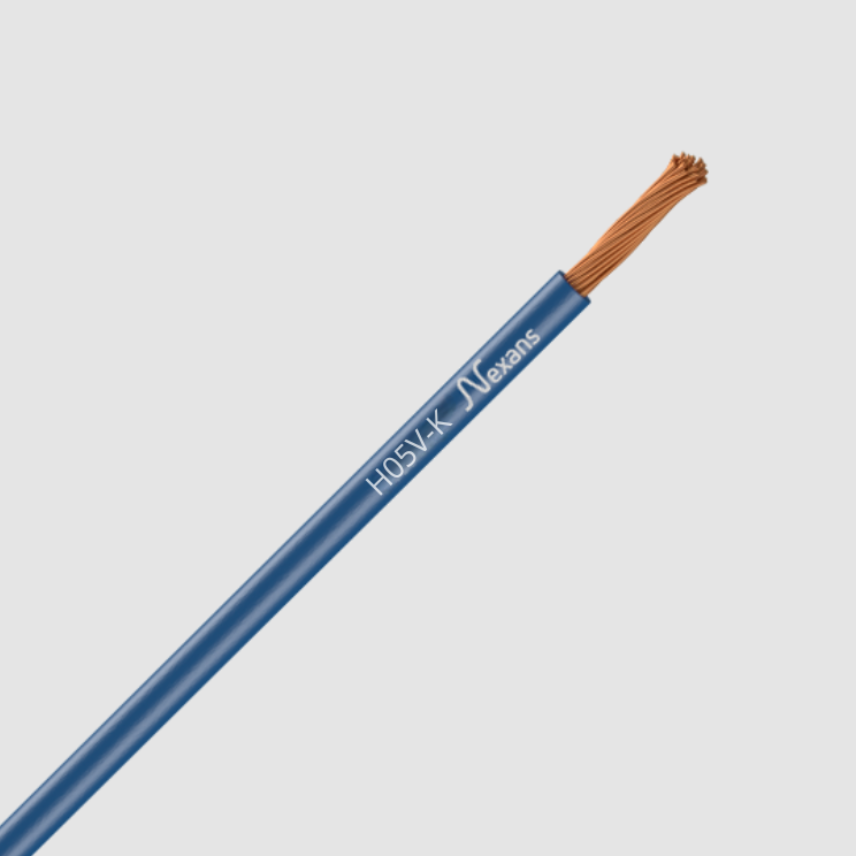

Nexans H05V-K VISIBOX 1x1 DARK BLUE C100m
Nexans H05V-K VISIBOX 1x1 DARK BLUE C100m
H05V-K cores are used for internal equipment wiring.
Leia mais- Referência Nexans : 10185117
Descrição
Descrição
Padrões
-
ProductEN 50525-2-31; HD 21.3; IEC 60227-6; NF C32-201/3
O cabo H05V-K, é um cabo multicondutor flexível(classe 5) especialmente desenhado para cabos de quadros elétricos e uso doméstico. Também para uso em cabos de equipamentos, distribuidores, armários e iluminação. O cabo instala-se entubado, em zonas secas.
Devido à sua flexibilidade e a sua cobertura de PVC flexível extradeslizante, é muito apropriado para instalações de traçado complexo.
Comercializa-se também com embalagem VISIBOX™ Y CBL® PASSEO™
Características
Características
Construction characteristics
Construction characteristics
Sheath colour
Dark Blue - RAL 5010
Conductor flexibility
Flexible class 5
Conductor material
Bare copper
Conductor shape
Circular
Insulation
PVC
Lead free
-
Características dimensionais
Características dimensionais
Conductor cross-section
1 mm²
Approximate weight
14 kg/km
Nominal outer diameter
3,0 mm
Number of cores
1
Electrical characteristics
Electrical characteristics
Rated Voltage Uo/U (Um)
300/500 V
DC permissible current rating
- A
Permissible current (one phase)
13,5 A
Permissible current rating (3 conductors)
12,0 A
Mechanical characteristics
Mechanical characteristics
Mechanical resistance to impacts
Low
Cable flexibility
Flexible
Usage characteristics
Usage characteristics
Max. conductor temperature in service
70 °C
Short-circuit max. conductor temperature
160 °C
Operating temperature, range
-5 ... 60 °C
Flame retardant
C2, NF C 32-070
Weather resistance
No
Chemical resistance
Accidental
Water proof
Low
Packaging
Coil
Length
100 m
Laying operation bending radius
18 mm
Minimum static operating bending radius
9 mm
Recursos
Recursos
Documentação
Licence H05V-K
pdf — 63.5 kB
Declaração de desempenho
- Declaração de desempenho nº : 1000190-FRAU
- Data de certificação : 05/04/17
- Avaliação e Verificação da Constância do Desempenho) : System 3
- Corpo notificado : NB 1812
- Desempenho declarado : Eca
