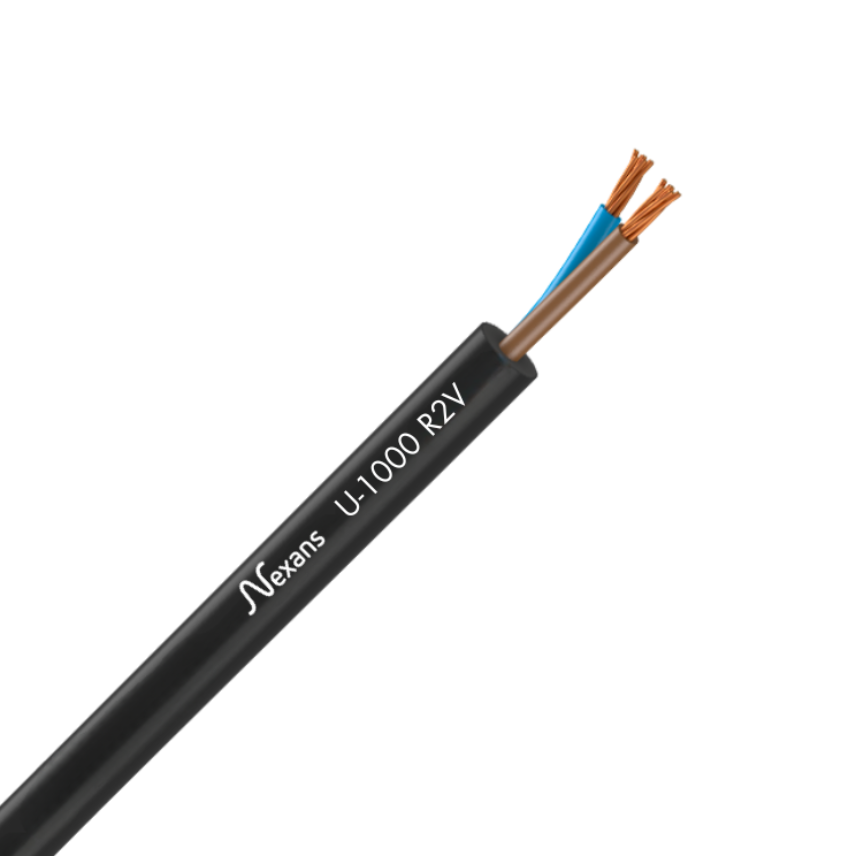

U-1000 R2V 2x25 D500m
U-1000 R2V 2x25 D500m
DISTINGO
These U-1000 R2V cables with XLPE insulation and PVC outer sheath can be used in all low voltage power installations. Multiconductors cables are adapted to remote control and telecontrol installations. It could be installed outside without protection (UV resistance, AN3 according to NF C 15-100)
Leia mais- Referência Nexans : 10198057
- Ean : 5413404255597
Descrição
Descrição
Padrões
-
ProductIEC 60502-1; NF C32-321
O cabo Nexans U-1000 R2V
O cabo U-1000 R2V DISTINGO facilita a vida no estaleiro de construção: marcas inteligentes identificam a secção transversal, o número de condutores e o comprimento restante na bobina, num relance.
- Marcação métrica METRIUM para identificar o comprimento de cabo restante,
- Identificação direta da secção sobre o cabo e dentro da caixa,
- Resistência aos raios UV,
- A qualidade Nexans,
- Disponível para Mobiway
A família de cabos U-1000 R2V é constituída por :
- A gama U-1000 R2V DISTINGO NX'TAG, fabricada em França, para secções de 1,5 e 2,5mm2, de 3 a 5 condutores, com as mesmas características. Uma zona de marcação permite a identificação de cada cabo e a determinação do seu destino durante a instalação.
- A gama U-1000 R2V DISTINGO, também fabricada em França, para secções transversais entre 6 e 16mm2, de 1 a 5 condutores,
- A gama U-1000 R2V, para secções a partir de 25mm2.
Utilização
Os cabos U-1000 R2V com isolamento XLPE e revestimento em PVC destinam-se ao uso comum em aplicações comerciais e industriais e são particularmente recomendados para instalações fixas de distribuição de energia de baixa tensão.
São retardadores de chama (C2), com uma classificação de reacção ao fogo de Eca (EN 50575:2014+A1:16) em termos de classificação RPC.
Instalação
Os cabos U-1000 R2V podem ser colocados em caminhos de cabos, em prateleiras, no interior de condutas ou fixados a paredes, no exterior com ou sem protecção. Também podem ser enterrados com protecção mecânica adicional.
Podem ser instalados no exterior sem protecção (resistência UV, AN3 de acordo com NF C 15-100).
Ao puxar os cabos, todos os condutores são igualmente stressados. A força máxima de tracção não deve exceder 5 daN/mm² da secção transversal total.
Marcação
S.Y. + NF - USE N° fábrica U-1000 R2V n (x ou G) s mm²
Os valores de corrente e queda de tensão são dados:
a) Numa prateleira perfurada, ao ar livre, protegida do sol, temperatura ambiente=30°C
b) Enterrado (profundidade de instalação= 600mm) no solo a 20°C, resistividade térmica 1K.m/W.
Se as condições forem diferentes, aplicam-se os factores de correcção da norma NF C 15-100.
Queda de tensão: calculada com cos PHI = 0,8
Les + de la gamme Nexans U-1000 R2V DISTINGO NX'TAG
For each cross-section, a colour
Available in MOBIWAY MOB drum
Mais informações sobre a gama U-1000 R2V DISTINGO
Marcação de métrio Metrium
Desenvolvido pela Nexans, o sistema de marcação Metrium permite uma leitura rápida e fácil do comprimento restante
- Poupança de tempo: apenas o comprimento necessário é desenrolado
- Prático: os stocks podem ser identificados rapidamente
Produto complementar
Distingo e Distingo NX'TAG estão disponíveis numa bobina Mobiway para uma fácil colocação de cabos:
- Fácil de transportar graças às suas pegas
- Fácil de desenrolar graças à sua função de tripé com almofadas antiderrapantes integradas nos flanges
- Flanges e bobinas reutilizáveis feitas de materiais recicláveis
Nexans EasyCalc, l'outil gratuit de calcul de section de câble
Características
Características
Construction characteristics
Construction characteristics
Conductor flexibility
Stranded class 2
Conductor material
Bare copper
With Green/Yellow core
No
Insulation
XLPE
Outer sheath
PVC
Sheath colour
Black
With smaller neutral conductor
No
Conductor shape
Circular
Lead free
Yes
Características dimensionais
Características dimensionais
Number of cores
2
Conductor cross-section
25 mm²
Approximate weight
803 kg/km
Maximum outer diameter
22,0 mm
Neutral conductor section (when smaller)
- mm²
Electrical characteristics
Electrical characteristics
Rated Voltage Uo/U (Um)
0.6/ 1 (1.2) kV
Max. DC resistance of the conductor at 20°C
- Ohm/km
Permissible current rating in open air
- A
Permissible current rating when buried
- A
Voltage drop, 3 conductors
- V/A.km
Voltage drop, single phase
- V/A.km
Mechanical characteristics
Mechanical characteristics
Mechanical resistance to impacts
Low
Cable flexibility
Rigid
Usage characteristics
Usage characteristics
Range
U-1000 R2V
Max. conductor temperature in service
90 °C
Short-circuit max. conductor temperature
250 °C
Operating temperature, range
-25 ... 60 °C
Flame retardant
C2, NF C 32-070
Weather resistance
Good
Chemical resistance
Accidental
Water proof
Intermittent
Packaging
Drum
Length
500 m
Laying operation bending radius
264 mm
Minimum static operating bending radius
132 mm
U.V resistance
AN3
