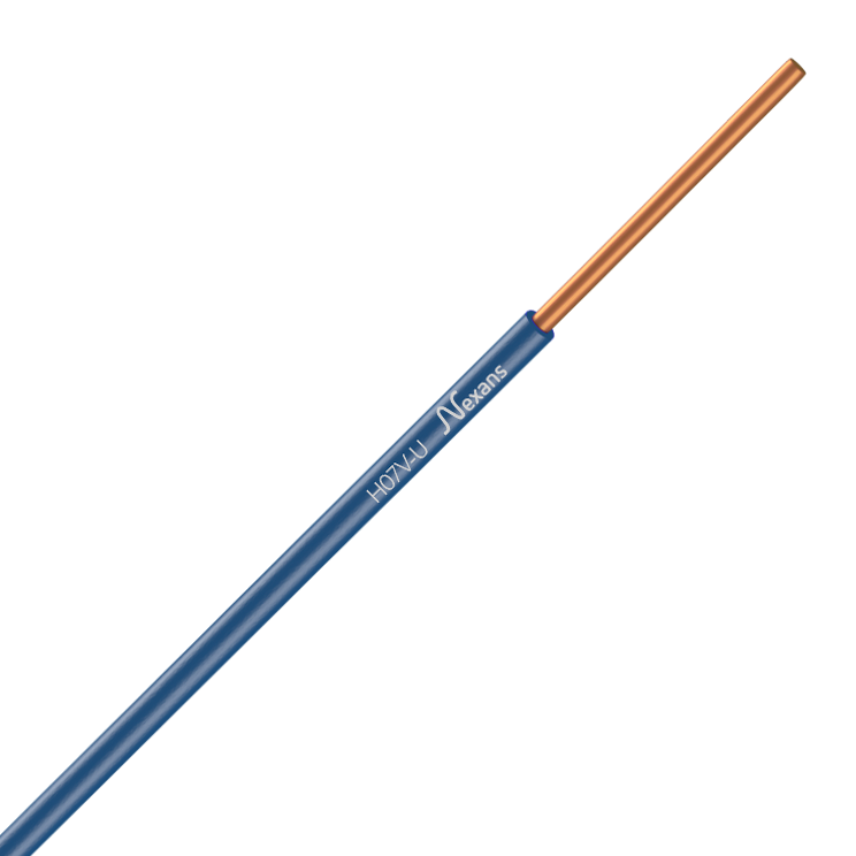

Nexans H07VU 1X1,5 BLUE C5m
Nexans H07VU 1X1,5 BLUE C5m
H07V-U conductors are used for fixed protected installations : i.e. ligths or control gear (from offices, domestic or commercial buildings ...) with voltage ≤ 1000V AC or ≤ 750 V DC . ..
Leia mais- Referência Nexans : 10026427
Descrição
Descrição
Padrões
-
ProductEN 50525-2-31; HD 21.3; IEC 60227-1; NF C32-201/3
O cabo H07V-U, é um cabo rijo de cobre (classe 1) especialmente desenhado para cabos de quadros elétricos e uso doméstico. Também para uso em cabos de equipamentos, distribuidores, armários e iluminação. O cabo instala-se entubado, em zonas secas.
Devido à sua cobertura de PVC extradeslizante, é muito apropriado para instalações de traçado complexo.
Comercializa-se sob a marca LIR® PASSEO™ en seções de 1,5 mm², 2,5 mm² y 6 mm².
Gammes et couleurs disponibles pour PASSEO
Características
Características
Construction characteristics
Construction characteristics
Conductor flexibility
Solid class 1
Conductor material
Bare copper
Conductor shape
Circular
Insulation
PVC
Lead free
Yes
Sheath colour
Blue
Características dimensionais
Características dimensionais
Approximate weight
- kg/km
Conductor cross-section
1,5 mm²
Maximum outer diameter
- mm
Number of cores
1
Electrical characteristics
Electrical characteristics
Rated Voltage Uo/U (Um)
450/750 V
Permissible current (one phase)
- A
Permissible current rating (3 conductors)
- A
Voltage drop, 3 conductors
- V/A.km
Voltage drop, single phase
- V/A.km
Mechanical characteristics
Mechanical characteristics
Mechanical resistance to impacts
Low
Usage characteristics
Usage characteristics
Flame retardant
-
Max. conductor temperature in service
70 °C
Short-circuit max. conductor temperature
160 °C
Operating temperature, range
-5 ... 60 °C
Weather resistance
No
Chemical resistance
Accidental
Water proof
Low
Laying operation bending radius
- mm
Length
5 m
Minimum static operating bending radius
- mm
Packaging
Coil
Recursos
Recursos
Documentação
Licence H07V-U
pdf — 66.3 kB
PEP ECOPASSPORT H07V-U ECA
pdf — 5.1 MB
CMC PASSEO VU
pdf — 250.3 kB
CMC H07V-U
pdf — 237.3 kB
Brochure gamme 2024
pdf — 3.1 MB
Declaração de desempenho
- Declaração de desempenho nº : 1000230-FRLV
- Data de certificação : 11/10/17
- Avaliação e Verificação da Constância do Desempenho) : System 3
- Corpo notificado : 1812
- Desempenho declarado : Eca
