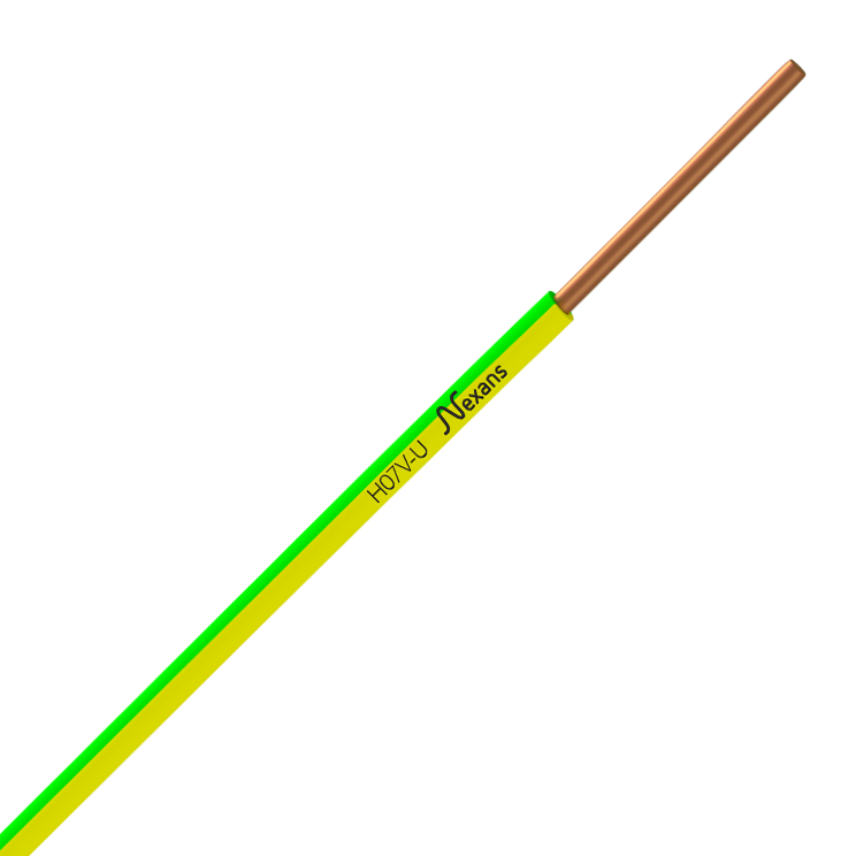

Nexans H07VU-2,5-GREEN/YELLOW C100m

Aplicações

Os condutores H07V-U da Nexans são projetados para instalações domésticas, residências, etc...

São especialmente concebidos para a cablagem de painéis.

São adequados para instalações fixas e protegidas, em dispositivos de iluminação e controlo para tensões inferiores ou iguais a 1000V em corrente alternada e inferiores ou iguais a 750V em corrente contínua à terra.

Construção

1.         Condutor

Cobre nu classe 1

2.         Isolamento

PVC

Várias cores.

Instalação

Ao ar livre, sobre suporte de isolante, sob moldura, tubo, manga, rodapé, etc., em locais secos. Graças às propriedades escorregadias do isolamento, o H07V-U foi concebido para facilitar a instalação ao puxar.

Os valores de corrente são indicados

Para condutores isolados colocados numa conduta à superfície ou embutida, para uma temperatura do ar ambiente em estado estacionário de 30°C.

Se as condições forem diferentes, os factores de correção da norma NF C 15-100 ou norma nacional equivalente.

Queda de tensão

Calculada com Cos phi = 0,8

Marcação

S.Y + USE H07V-U Nº de fábrica
